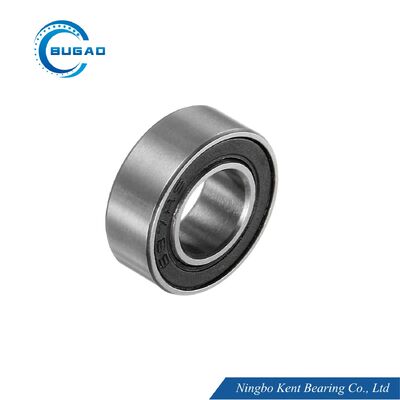

687 RS P6 ZV3 Low Noise Miniature Ball Bearing, sigillato a doppia gomma, ad alta velocità e lunga durata, ideale per piccoli motori, elettrodomestici, elettronica, utensili elettrici e strumenti di precisione.

687 RS P6 ZV3 Low Noise Miniature Ball Bearing, sigillato a doppia gomma, ad alta velocità e lunga durata, ideale per piccoli motori, elettrodomestici, elettronica, utensili elettrici e strumenti di precisione.

Marchio:	BUGAO
Numero di modello:	687 RS
MOQ:	Negoziabile
Prezzo:	Negotiatable
Tempo di consegna:	5-7 giorni
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO9001:2015

Nome:

687 RS

Materiale cuscinetto:

Acciaio cromato/acciaio inossidabile/ceramica

Durezza:

HRC 60-65

Servizi:

ODM OEM

Precisione:

P0 P6 P5 P4

Livello di vibrazione:

V1 V2 V3 V4

Livello di rumore:

Z1 Z2 Z3 Z4

Lubrificazione:

Grasso o olio

Autorizzazioni:

C2, CN, C3, C4, C5

Campioni:

Disponibile

Le file numerano:

Riga singola

Direzione di carico:

Direzione radiale

Imballaggi particolari:

Imballaggio singolo/in barile, imballaggio industriale/tubo

Capacità di alimentazione:

3000000 serie

Evidenziare:

HRC58 UCP 204 Cuscinetto

HRC62 UCP 204 Cuscinetto

UCP 205 Autoallineamento del cuscinetto

Descrizione di prodotto

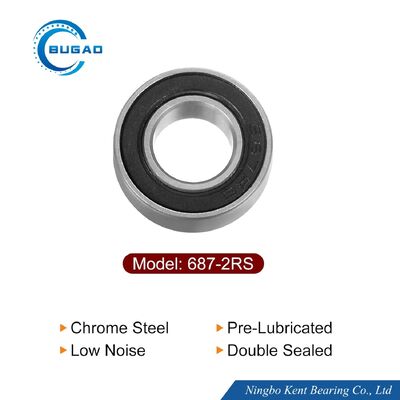

Introduzione al cuscinetto a sfere a gola profonda 687-2RS

Descrizione del prodotto:
Il 687 RS è un cuscinetto a sfere a gola profonda a singola corona ampiamente utilizzato, con una struttura compatta e prestazioni stabili.

È progettato per un funzionamento regolare sotto carichi leggeri e medi, fornendo un supporto affidabile per le parti rotanti in apparecchiature quotidiane e industriali di piccole dimensioni.
Caratteristiche:
Doppie guarnizioni in gomma per prevenire polvere e mantenere la lubrificazione.
Basso rumore, prestazioni ad alta velocità e lunga durata.
Facile da installare e mantenere con forte versatilità.
Applicazioni:
Skateboard, monopattini, pattini in linea.
Piccoli utensili elettrici, motori elettrici e ventilatori.
Attrezzature per il fitness, elettrodomestici per ufficio e per la casa.
Dispositivi generali di trasmissione meccanica per carichi leggeri.

Altri dati tecnici del cuscinetto

Classe di tolleranza ABEC-1 ABEC-1 (P0)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max			max	max	alto	basso	max
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴)Cuscinetti aperti Serie di diametri			Cuscinetti sigillati²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max				max	max	alto	basso	max
1)2.5	6	0	-8	10	8	6	10	6	15	Identico a ΔBs e VBs dell'anello interno dello stesso cuscinetto
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

Classe di tolleranza ABEC-3 ABEC-3 (P6)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max			max	max	alto	basso	max
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴)Cuscinetti aperti Serie di diametri			Cuscinetti sigillati²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max				max	max	alto	basso	max
1)2.5	6	0	-7	9	7	5	9	5	8	Identico a ΔBs e VBs dell'anello interno dello stesso cuscinetto
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

Classe di tolleranza ABEC-5 ABEC-5 (P5)

Anello interno									Tolleranza in um/s
d mm		Δdmp		Vdp²)Serie di diametri		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
sopra	incluso	alto	basso	max		3	max	max	max	Alto	Basso	max
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anello esterno									Tolleranza in um/s
D mm		Δdmp		Vdp²)Serie di diametri		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
sopra	incluso	alto	basso	max			max	max	max	Alto	Basso	max
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

Classe di tolleranza ABEC-7 ABEC-7 (P4)

Anello interno												Tolleranza in um/s
d mm		Δdmp		Δds		Vdp²)Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
sopra	incluso	alto	basso	alto	basso	max		max	max	max	max	Alto	basso	Basso	max
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anello esterno												Tolleranza in um/s
D mm		Δdmp		Δds		Vdp²)Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
sopra	incluso	alto	basso	alto	basso	max		max	max	max	max	Alto	basso	max
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Identico a ΔBs e VBs dell'anello interno dello stesso cuscinetto		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Azienda Marca KYODO YUSHI	Prodotto	Olio base	Intervallo di utilizzo	Caratteristiche


EXXON	Multemp SRL	Poliestere poliolo + Diestere	(-50,+150)	Eccellente proprietà insonorizzante e durata delle prestazioni estesa
	Multemp PS	Diestere + Olio minerale raffinato	(-50,+130)	Eccellenti prestazioni a basse temperature, ha eccezionali proprietà insonorizzanti
	Multemp SM-B	Idrocarburo sintetico	(-50,+200)	Lunga durata in condizioni di alta temperatura, eccellenti prestazioni a basse temperature, ha proprietà di funzionamento ad alta velocità e basso rumore
	Multemp ET-K	Etere sintetico + Poliestere poliolo	(-40≥,+200)	Ha una vita più estesa in condizioni di temperatura operativa elevata
MOBILE	Polyrex EM	Grasso minerale	(-40,+180)	Lunga durata e alta temperatura
	Beacon325	Grasso sintetico	(-54,+150)	Grasso per uso generale
	Andok C	Grasso a base di petrolio	(-27,+120)	Funzionamento regolare, lunga durata con minima migrazione
CHEVRON	Mobil 28(MIL-G-81322)	Idrocarburo sintetico	(-54,+177)	Ampio intervallo di temperatura, buon coppia a bassa temperatura
CHEVRON	Mobil HP	Complesso di litio	(-30,+110)	Vibrazioni, velocità moderata e buona resistenza alla corrosione
SHELL	SRI-2	Grasso minerale	(-30,+180)	Ampio intervallo di alta temperatura, buona resistenza all'acqua
DUPONT	Alvania 2	Grasso minerale	(-35,+120)	Lunga durata e alta temperatura
DUPONT	RLQ #2	Grasso minerale	(-50,+150)	Basso rumore, alta velocità e alta temperatura
KLUBER	ASONIC	Idrocarburo sintetico	(-50,+140)	Stabilità ad alta temperatura con buone proprietà lubrificanti
JINZHI	HANGU 2#	Grasso minerale	(-20,+120)	Basso rumore
JINZHI	HTHS	Grasso minerale	(-40,+180)	Alta velocità, bassa temperatura, bassa coppia e basso rumore

Gioco radiale dei cuscinetti con qualità motore elettrico

Foro			CM
Sopra		Incluso		Min	Max
mm	pollici	mm	pollici	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Dati dei mini cuscinetti a gola profonda senza carico come segue:										Tolleranza in um
Foro				Serie R pollici	C2		NORMALE		C3		C4
Sopra		Incluso			C2		NORMALE		C3		C4
mm	pollici	mm	pollici		min	max	min	max	min	max	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Dati dei mini cuscinetti a gola profonda senza carico come segue:									Tolleranza in um
Codice di gioco	MC1		MC2		MC3		MC4		MC5
Gioco	min	max	min	max	min	max	min	max	min	max
Gioco	1	6	4	9	6	11	9	14	15	22

Dati di tolleranza per vibrazioni di un singolo cuscinetto

D	V			V1			V2			V3			V4
mm	Basso	Medio	Alto	Basso	Medio	Alto	Basso	Medio	Alto	Basso	Medio	Alto	Basso	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Massima accelerazione di vibrazione di un singolo cuscinetto

D	Serie di diametri (0)				Serie di diametri (2)					Serie di diametri (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etichette:

Dettagli dei prodotti

Casa prodotti

Cuscinetto in miniatura

Tutte le categorie

687 RS P6 ZV3 Low Noise Miniature Ball Bearing, sigillato a doppia gomma, ad alta velocità e lunga durata, ideale per piccoli motori, elettrodomestici, elettronica, utensili elettrici e strumenti di precisione.

Marchio:	BUGAO
Numero di modello:	687 RS
MOQ:	Negoziabile
Prezzo:	Negotiatable
Dettagli dell' imballaggio:	Imballaggio singolo/in barile, imballaggio industriale/tubo
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Marca:

BUGAO

Certificazione:

ISO9001:2015

Numero di modello:

687 RS

Nome:

687 RS

Materiale cuscinetto:

Acciaio cromato/acciaio inossidabile/ceramica

Durezza:

HRC 60-65

Servizi:

ODM OEM

Precisione:

P0 P6 P5 P4

Livello di vibrazione:

V1 V2 V3 V4

Livello di rumore:

Z1 Z2 Z3 Z4

Lubrificazione:

Grasso o olio

Autorizzazioni:

C2, CN, C3, C4, C5

Campioni:

Disponibile

Le file numerano:

Riga singola

Direzione di carico:

Direzione radiale

Quantità di ordine minimo:

Negoziabile

Prezzo:

Negotiatable

Imballaggi particolari:

Imballaggio singolo/in barile, imballaggio industriale/tubo

Tempi di consegna:

5-7 giorni

Termini di pagamento:

T/T

Capacità di alimentazione:

3000000 serie

Evidenziare:

HRC58 UCP 204 Cuscinetto

HRC62 UCP 204 Cuscinetto

UCP 205 Autoallineamento del cuscinetto

Descrizione di prodotto

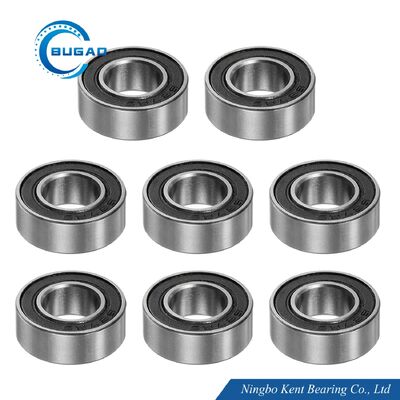

Introduzione al cuscinetto a sfere a gola profonda 687-2RS

Descrizione del prodotto:
Il 687 RS è un cuscinetto a sfere a gola profonda a singola corona ampiamente utilizzato, con una struttura compatta e prestazioni stabili.

Altri dati tecnici del cuscinetto

Classe di tolleranza ABEC-1 ABEC-1 (P0)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max			max	max	alto	basso	max
1)0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴)Cuscinetti aperti Serie di diametri			Cuscinetti sigillati²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max				max	max	alto	basso	max
1)2.5	6	0	-8	10	8	6	10	6	15	Identico a ΔBs e VBs dell'anello interno dello stesso cuscinetto
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

Classe di tolleranza ABEC-3 ABEC-3 (P6)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp²)Serie di diametri	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max			max	max	alto	basso	max
11)0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴)Cuscinetti aperti Serie di diametri			Cuscinetti sigillati²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
sopra	incluso	alto	basso	max				max	max	alto	basso	max
1)2.5	6	0	-7	9	7	5	9	5	8	Identico a ΔBs e VBs dell'anello interno dello stesso cuscinetto
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

Classe di tolleranza ABEC-5 ABEC-5 (P5)

Anello interno									Tolleranza in um/s
d mm		Δdmp		Vdp²)Serie di diametri		Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sis³⁾	ΔBs	Vbs
sopra	incluso	alto	basso	max		3	max	max	max	Alto	Basso	max
1)0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anello esterno									Tolleranza in um/s
D mm		Δdmp		Vdp²)Serie di diametri		Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾ SD1⁵⁾	Sea⁴⁾⁵⁾	ΔBs		Vbs
sopra	incluso	alto	basso	max			max	max	max	Alto	Basso	max
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

Classe di tolleranza ABEC-7 ABEC-7 (P4)

Anello interno												Tolleranza in um/s
d mm		Δdmp		Δds		Vdp²)Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
sopra	incluso	alto	basso	alto	basso	max		max	max	max	max	Alto	basso	Basso	max
1)0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anello esterno												Tolleranza in um/s
D mm		Δdmp		Δds		Vdp²)Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
sopra	incluso	alto	basso	alto	basso	max		max	max	max	max	Alto	basso	max
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Identico a ΔBs e VBs dell'anello interno dello stesso cuscinetto		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Azienda Marca KYODO YUSHI	Prodotto	Olio base	Intervallo di utilizzo	Caratteristiche


EXXON	Multemp SRL	Poliestere poliolo + Diestere	(-50,+150)	Eccellente proprietà insonorizzante e durata delle prestazioni estesa
	Multemp PS	Diestere + Olio minerale raffinato	(-50,+130)	Eccellenti prestazioni a basse temperature, ha eccezionali proprietà insonorizzanti
	Multemp SM-B	Idrocarburo sintetico	(-50,+200)	Lunga durata in condizioni di alta temperatura, eccellenti prestazioni a basse temperature, ha proprietà di funzionamento ad alta velocità e basso rumore
	Multemp ET-K	Etere sintetico + Poliestere poliolo	(-40≥,+200)	Ha una vita più estesa in condizioni di temperatura operativa elevata
MOBILE	Polyrex EM	Grasso minerale	(-40,+180)	Lunga durata e alta temperatura
	Beacon325	Grasso sintetico	(-54,+150)	Grasso per uso generale
	Andok C	Grasso a base di petrolio	(-27,+120)	Funzionamento regolare, lunga durata con minima migrazione
CHEVRON	Mobil 28(MIL-G-81322)	Idrocarburo sintetico	(-54,+177)	Ampio intervallo di temperatura, buon coppia a bassa temperatura
CHEVRON	Mobil HP	Complesso di litio	(-30,+110)	Vibrazioni, velocità moderata e buona resistenza alla corrosione
SHELL	SRI-2	Grasso minerale	(-30,+180)	Ampio intervallo di alta temperatura, buona resistenza all'acqua
DUPONT	Alvania 2	Grasso minerale	(-35,+120)	Lunga durata e alta temperatura
DUPONT	RLQ #2	Grasso minerale	(-50,+150)	Basso rumore, alta velocità e alta temperatura
KLUBER	ASONIC	Idrocarburo sintetico	(-50,+140)	Stabilità ad alta temperatura con buone proprietà lubrificanti
JINZHI	HANGU 2#	Grasso minerale	(-20,+120)	Basso rumore
JINZHI	HTHS	Grasso minerale	(-40,+180)	Alta velocità, bassa temperatura, bassa coppia e basso rumore

Gioco radiale dei cuscinetti con qualità motore elettrico

Foro			CM
Sopra		Incluso		Min	Max
mm	pollici	mm	pollici	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Dati dei mini cuscinetti a gola profonda senza carico come segue:										Tolleranza in um
Foro				Serie R pollici	C2		NORMALE		C3		C4
Sopra		Incluso			C2		NORMALE		C3		C4
mm	pollici	mm	pollici		min	max	min	max	min	max	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Dati dei mini cuscinetti a gola profonda senza carico come segue:									Tolleranza in um
Codice di gioco	MC1		MC2		MC3		MC4		MC5
Gioco	min	max	min	max	min	max	min	max	min	max
Gioco	1	6	4	9	6	11	9	14	15	22

Dati di tolleranza per vibrazioni di un singolo cuscinetto

D	V			V1			V2			V3			V4
mm	Basso	Medio	Alto	Basso	Medio	Alto	Basso	Medio	Alto	Basso	Medio	Alto	Basso	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Massima accelerazione di vibrazione di un singolo cuscinetto

D	Serie di diametri (0)				Serie di diametri (2)					Serie di diametri (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Etichette:

Cuscinetti per motori elettrici

cuscinetti a sfera a scanalatura profonda

Cuscinetti della serie 6000

Cuscinetti della serie 6200

Cuscinetti della serie 6300

Cuscinetti della serie 6800

Cuscinetti della serie 6900

cuscinetto di alta precisione

Sopportare P6

Sopportare P5

P4 Cuscinetto

Cuscinetto in miniatura

Cuscinetti non standard

Cuscinetti per motori elettrici

cuscinetti a sfera a scanalatura profonda

Cuscinetti della serie 6000

Cuscinetti della serie 6200

Cuscinetti della serie 6300

Cuscinetti della serie 6800

Cuscinetti della serie 6900

cuscinetto di alta precisione

Sopportare P6

Sopportare P5

P4 Cuscinetto

Cuscinetto in miniatura

Cuscinetti non standard

Dettagli dei prodotti

687 RS P6 ZV3 Low Noise Miniature Ball Bearing, sigillato a doppia gomma, ad alta velocità e lunga durata, ideale per piccoli motori, elettrodomestici, elettronica, utensili elettrici e strumenti di precisione.

HRC58 UCP 204 Cuscinetto

HRC62 UCP 204 Cuscinetto

UCP 205 Autoallineamento del cuscinetto

Dettagli dei prodotti

Cuscinetti per motori elettrici

cuscinetti a sfera a scanalatura profonda

Cuscinetti della serie 6000

Cuscinetti della serie 6200

Cuscinetti della serie 6300

Cuscinetti della serie 6800

Cuscinetti della serie 6900

cuscinetto di alta precisione

Sopportare P6

Sopportare P5

P4 Cuscinetto

Cuscinetto in miniatura

Cuscinetti non standard

687 RS P6 ZV3 Low Noise Miniature Ball Bearing, sigillato a doppia gomma, ad alta velocità e lunga durata, ideale per piccoli motori, elettrodomestici, elettronica, utensili elettrici e strumenti di precisione.

HRC58 UCP 204 Cuscinetto

HRC62 UCP 204 Cuscinetto

UCP 205 Autoallineamento del cuscinetto
