UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale

Name: UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCP202
Availability: InStock

Marchio:	BUGAO
Numero di modello:	UCP202
MOQ:	1000 pezzi
Prezzo:	Negotiatable
Tempo di consegna:	2-4 settimane
Condizioni di pagamento:	T/T, L/C, Western Union

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2015

Portare nome:

UCT202 Cuscinetto

Materiale:

Acciaio da cuscinetto (GCr15), acciaio inossidabile, ceramica, ecc.

Tipo di cuscinetto:

Portamento autoallineante per cuscino

Precisione:

P0, P6, P5, P4

Classe di tolleranza:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorizzazione:

C2, C0, C3, C4

Specificità:

Apri, ZZ, RZ, 2RZ, RS, 2RS

Rumore e vibrazioni:

Z1V1, Z2V2, Z3V3, Z4V4

Codice S.A.:

8482102000

Servizio OEM:

Personalizzazione accettabile

Materiale del blocco:

Fusione di ferro

Servizio OEM:

Disponibile

Imballaggi particolari:

Imballaggio singolo, imballaggio industriale/tubo, imballaggio su misura

Capacità di alimentazione:

3,000,000 serie

Evidenziare:

Portamento autoallineante UCT208

UCT208 Corrente ABEC 5

ABEC 7 Inserimento di cuscinetti a sfera

Descrizione di prodotto

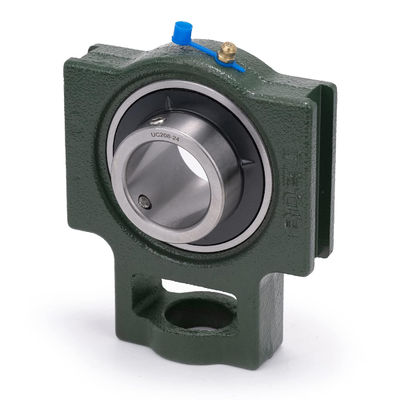

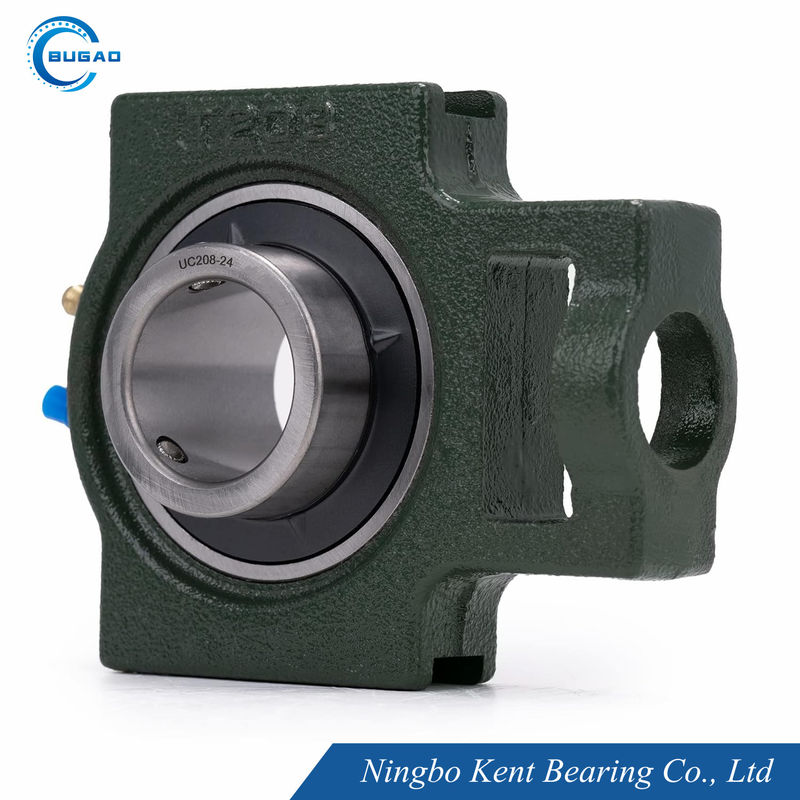

UCT202 cuscinetto a blocco autoallineante per cuscini

Caratteristiche dei cuscinetti a sfera con alloggiamento

Cassa integrale in ghisa forgiata e verniciata a prova di ruggine.
Assemblaggio di cuscinetti sigillati autoallineanti in acciaio cromato.
Sistema di lubrificazione semplice da installare e da mantenere.
Compensa il disallineamento dell'albero e e' forte e resistente.
Ridurre i costi e la frequenza di sostituzione, i cuscinetti Kent una scelta semplice ed efficiente.

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 0

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 1

Parametri dei cuscinetti a sfera della serie UCT

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 2

Ampia applicazione dei cuscinetti


Personalizzazione accettabile:

Possiamo stampare il tuo marchio (logo,opera d'arte) sullo scudo o incidere con il laser il tuo marchio sullo scudo.
Possiamo personalizzare il vostro imballaggio secondo il vostro disegno.
Tutti i diritti sono di proprietà dei clienti e abbiamo promesso di non rivelare alcuna informazione.

Imballaggio e trasporto:

I cuscinetti a sfera a scanalatura profonda saranno confezionati in modo sicuro singolarmente, o confezionati in tubi o confezionati come confezioni personalizzate
Il metodo di spedizione e' negoziabile.

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 4

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 5

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 6

Classe di tolleranza ABEC-1 (P0)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo			massimo	massimo	alto	basso	massimo
1) 0.6	2.5	0	-8	10	8	6	6	10	0	- Quaranta.	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	- 15	19	19	11	11	20	0	- 150 dollari.	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴) Serie di cuscinetti aperti di diametro			Calzature con tappo²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo				massimo	massimo	alto	basso	massimo
1) 2.5	6	0	-8	10	8	6	10	6	15	Identico a ΔB e VB dell'anello interno dello stesso cuscinetto
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13 anni.	16	13	10	20	10	25
80	120	0	- 15	19	19	11	26	11	35
120	150	0	- 18 anni.	23	23	14	30	14	40

ABEC-3Classe di tolleranzaABEC-3 (P6)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo			massimo	massimo	alto	basso	massimo
11 e 10.6	2.5	0	-7	9	7	5	5	5	0	- Quaranta.	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150 dollari.	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴) Serie di cuscinetti aperti di diametro			Calzature con tappo²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo				massimo	massimo	alto	basso	massimo
1) 2.5	6	0	-7	9	7	5	9	5	8	Identico a ΔB e VB dell'anello interno dello stesso cuscinetto
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13 anni.	16	16	10	20	10	18
120	150	0	- 15	19	19	11	25	11	20

ABEC-5Classe di tolleranzaABEC-5 (P5)

Anello interno									Tolleranza in um/s
d mm		Δdmp		Vdp2) Serie di diametri		Vdmp	Kia	Sd	Sorella.³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sorella.³⁾	ΔBs	Vbs
- Si ', si '.	compresi	alto	basso	massimo		3	massimo	massimo	massimo	Altezza	Basso	massimo
1) 0.6	2.5	0	- 5	5	4	3	4	7	7	0	- Quaranta.	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- Quaranta.	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150 dollari.	6

Anello esterno									Tolleranza in um/s
D mm		Δdmp		Vdp2) Serie di diametri		Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Marino^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Marino^{4) 5)}	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo			massimo	massimo	massimo	Altezza	Basso	massimo
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe di tolleranzaABEC-7 (P4)

Anello interno												Tolleranza in um/s
d mm		Δdmp		Δds		Vdp2) Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	alto	basso	massimo		massimo	massimo	massimo	massimo	Altezza	basso	Basso	massimo
1) 0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quaranta.	- Quaranta.	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quaranta.	- Quaranta.	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	- 5	7	5	3.5	4	5	5	0	- 150 dollari.	- 150 dollari.	4

Anello esterno												Tolleranza in um/s
D mm		Δdmp		Δds		Vdp2) Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	alto	basso	massimo		massimo	massimo	massimo	massimo	Altezza	basso	massimo
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identico a ΔB e VB dell'anello interno dello stesso cuscinetto		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Dati di tolleranza per le vibrazioni del singolo cuscinetto

D	V.			V1			V2			V3			V4
mm	Basso	Medio	Altezza	Basso	Medio	Altezza	Basso	Medio	Altezza	Basso	Medio	Altezza	Basso	Medio	Altezza
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accelerazione di vibrazione massima del singolo cuscinetto

D	Serie di diametro ((0)				Serie di diametro (2)					Serie di diametro (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 8

Marchio aziendale KYODO YUSHI	Prodotto	Olio di base	Intervallo di utilizzo	Caratteristiche


EXXON	Multemp SRL	Poliester+diester di polioli	(-50,+150)	Eccellente proprietà di soppressione del rumore e durata prolungata delle prestazioni
	PS multemp	Diester+Olio minerale raffinato	(-50,+130)	Performance eccellente a basse temperature, ottima proprietà di soppressione del rumore
	Multemp SM-B	idrocarburi sintetici	(-50,+200)	Lunga durata di servizio a alta temperatura, eccellente prestazione a bassa temperatura, funziona ad alta velocità, proprietà di basso rumore
	Multemp ET-K	Etere sintetico + estere di polioli	(-40≥+200)	Ha una durata di vita più lunga in condizioni di alta temperatura di funzionamento
MOBILE	Polyrex EM	Grassi minerali	(-40,+180)	Lunga durata e alta temperatura
	Beacon325	Grassi sintetici	(-54,+150)	Grassi per uso generale
	Andok C	Canalizzatori di grassi petroliferi	(-27,+120)	Funzionamento regolare, lunga durata con minima migrazione
CHEVRON	Mobil 28 ((MIL-G-81322)	idrocarburi sintetici	(-54,+177)	Ampia gamma di temperature, buona coppia a bassa temperatura
CHEVRON	HP mobile	Complesso di litio	(-30,+110)	Vibrazione,velocità moderata e buona resistenza alla corrosione
Conchiglia	SRI-2	Grassi minerali	(-30,+180)	Alta gamma di temperature, buona resistenza all'acqua
DUPONT	Alvania 2	Grassi minerali	(-35,+120)	Lunga durata e alta temperatura
DUPONT	RLQ #2	Grassi minerali	(-50,+150)	Basso rumore,alta velocità e alta temperatura
CLUBER	ASONIC	idrocarburi sintetici	(-50,+140)	Stabilità ad alta temperatura con buone proprietà di lubrificazione
JINZHI	HANGU 2#	Grassi minerali	(-20+120)	Basso rumore
JINZHI	HTHS	Grassi minerali	(-40,+180)	Alta velocità, bassa temperatura, bassa coppia e basso rumore

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 9

Il libero radiale dei cuscinetti con qualità del motore elettrico

Borsa			C.M.
- Tranquillo.		Compreso		Min.	Max.
mm	centimetro	mm	centimetro	- Sì.	- Sì.
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Dati dei cuscinetti a scanalatura mini-profonda senza carico:										Tolleranza in um
Borsa				Serie R a pollici	C2		Normale		C3		C4
- Tranquillo.		Compreso			C2		Normale		C3		C4
mm	centimetro	mm	centimetro		min	massimo	min	massimo	min	massimo	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Dati dei cuscinetti a scanalatura mini-profonda senza carico:									Tolleranza in um
Codice di autorizzazione	MC1		MC2		MC3		MC4		MC5
Autorizzazione	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo
Autorizzazione	1	6	4	9	6	11	9	14	15	22

Etichette:

Cuscinetto a sfera motrice

Cuscinetti a rulli in ceramica

Cuscinetti sigillati di gomma

Prodotti correlati

Video

ABEC 3 Cuscinetto motore elettrico 6200 2RS 6200 ZZ Cuscinetto ad alta precisione

Ottenga il migliore prezzo

Video

ABEC 5 6001ZZ Cuscinetto a basso rumore 6002 2RS Cuscinetto P5 per motori asincroni

Ottenga il migliore prezzo

Video

Cuscinetto a sfera silenzioso ad alta precisione 6201ZZ 6201 2RS Cuscinetto ABEC 3 per motore del ventilatore da scrivania

Ottenga il migliore prezzo

Video

6202 Cuscinetti a sfera a scanalatura profonda di alta precisione per apparecchiature meccaniche

Ottenga il migliore prezzo

Video

6000 ZZ cuscinetto a sfera a fila singola cuscinetto a sfera motore ABEC-5

Ottenga il migliore prezzo

Video

Gomma sigillata 6000 2RS cuscinetto a sfera ABEC 3 pompa piscina cuscinetto ad alta velocità

Ottenga il migliore prezzo

6203 2RS Universal Standard Size Deep Groove Ball Bearings Prezzo di fabbrica

Ottenga il migliore prezzo

Video

Il cuscinetto della vasca da lavaggio a fila singola ABEC 3 6205 2RS Cuscinetto Z3V3 Z4V4

Ottenga il migliore prezzo

Dettagli dei prodotti

Casa prodotti

Cuscinetti per motori elettrici

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale

Tutte le categorie

Cuscinetti per motori elettrici

cuscinetti a sfera a scanalatura profonda

Cuscinetti della serie 6000

Cuscinetti della serie 6200

Cuscinetti della serie 6300

Cuscinetti della serie 6800

Cuscinetti della serie 6900

cuscinetto di alta precisione

Sopportare P6

Sopportare P5

P4 Cuscinetto

Cuscinetto in miniatura

Cuscinetti non standard

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale

Marchio:	BUGAO
Numero di modello:	UCP202
MOQ:	1000 pezzi
Prezzo:	Negotiatable
Dettagli dell' imballaggio:	Imballaggio singolo, imballaggio industriale/tubo, imballaggio su misura
Condizioni di pagamento:	T/T, L/C, Western Union

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Marca:

BUGAO

Certificazione:

ISO 9001:2015

Numero di modello:

UCP202

Portare nome:

UCT202 Cuscinetto

Materiale:

Acciaio da cuscinetto (GCr15), acciaio inossidabile, ceramica, ecc.

Tipo di cuscinetto:

Portamento autoallineante per cuscino

Precisione:

P0, P6, P5, P4

Classe di tolleranza:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Autorizzazione:

C2, C0, C3, C4

Specificità:

Apri, ZZ, RZ, 2RZ, RS, 2RS

Rumore e vibrazioni:

Z1V1, Z2V2, Z3V3, Z4V4

Codice S.A.:

8482102000

Servizio OEM:

Personalizzazione accettabile

Materiale del blocco:

Fusione di ferro

Servizio OEM:

Disponibile

Quantità di ordine minimo:

1000 pezzi

Prezzo:

Negotiatable

Imballaggi particolari:

Imballaggio singolo, imballaggio industriale/tubo, imballaggio su misura

Tempi di consegna:

2-4 settimane

Termini di pagamento:

T/T, L/C, Western Union

Capacità di alimentazione:

3,000,000 serie

Evidenziare:

Portamento autoallineante UCT208

UCT208 Corrente ABEC 5

ABEC 7 Inserimento di cuscinetti a sfera

Descrizione di prodotto

UCT202 cuscinetto a blocco autoallineante per cuscini

Caratteristiche dei cuscinetti a sfera con alloggiamento

Cassa integrale in ghisa forgiata e verniciata a prova di ruggine.
Assemblaggio di cuscinetti sigillati autoallineanti in acciaio cromato.
Sistema di lubrificazione semplice da installare e da mantenere.
Compensa il disallineamento dell'albero e e' forte e resistente.
Ridurre i costi e la frequenza di sostituzione, i cuscinetti Kent una scelta semplice ed efficiente.

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 0

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 1

Parametri dei cuscinetti a sfera della serie UCT

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 2

Ampia applicazione dei cuscinetti


Personalizzazione accettabile:

Possiamo stampare il tuo marchio (logo,opera d'arte) sullo scudo o incidere con il laser il tuo marchio sullo scudo.
Possiamo personalizzare il vostro imballaggio secondo il vostro disegno.
Tutti i diritti sono di proprietà dei clienti e abbiamo promesso di non rivelare alcuna informazione.

Imballaggio e trasporto:

I cuscinetti a sfera a scanalatura profonda saranno confezionati in modo sicuro singolarmente, o confezionati in tubi o confezionati come confezioni personalizzate
Il metodo di spedizione e' negoziabile.

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 4

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 5

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 6

Classe di tolleranza ABEC-1 (P0)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo			massimo	massimo	alto	basso	massimo
1) 0.6	2.5	0	-8	10	8	6	6	10	0	- Quaranta.	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	- 10	13	10	8	8	13	0	-120	20
30	50	0	- 12	15	12	9	9	15	0	-120	20
50	80	0	- 15	19	19	11	11	20	0	- 150 dollari.	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴) Serie di cuscinetti aperti di diametro			Calzature con tappo²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo				massimo	massimo	alto	basso	massimo
1) 2.5	6	0	-8	10	8	6	10	6	15	Identico a ΔB e VB dell'anello interno dello stesso cuscinetto
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	-13 anni.	16	13	10	20	10	25
80	120	0	- 15	19	19	11	26	11	35
120	150	0	- 18 anni.	23	23	14	30	14	40

ABEC-3Classe di tolleranzaABEC-3 (P6)

Anello interno									Tolleranza in um/s
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
d mm		Δdmp		9	Vdp2)0,1 Serie di diametro	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo			massimo	massimo	alto	basso	massimo
11 e 10.6	2.5	0	-7	9	7	5	5	5	0	- Quaranta.	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	- 10	13	10	8	8	10	0	-120	20
50	80	0	- 12	15	15	9	9	10	0	- 150 dollari.	25

Anello esterno									Tolleranza in um/s
D mm		Δdmp		VDp²)⁴) Serie di cuscinetti aperti di diametro			Calzature con tappo²)³)	Vdmp	Kia	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo				massimo	massimo	alto	basso	massimo
1) 2.5	6	0	-7	9	7	5	9	5	8	Identico a ΔB e VB dell'anello interno dello stesso cuscinetto
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	-13 anni.	16	16	10	20	10	18
120	150	0	- 15	19	19	11	25	11	20

ABEC-5Classe di tolleranzaABEC-5 (P5)

Anello interno									Tolleranza in um/s
d mm		Δdmp		Vdp2) Serie di diametri		Vdmp	Kia	Sd	Sorella.³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd	Sorella.³⁾	ΔBs	Vbs
- Si ', si '.	compresi	alto	basso	massimo		3	massimo	massimo	massimo	Altezza	Basso	massimo
1) 0.6	2.5	0	- 5	5	4	3	4	7	7	0	- Quaranta.	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- Quaranta.	5
10	18	0	- 5	5	4	3	4	7	7	0	- 80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	- 150 dollari.	6

Anello esterno									Tolleranza in um/s
D mm		Δdmp		Vdp2) Serie di diametri		Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Marino^{4) 5)}	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	Sd⁴⁾SD1⁵⁾	Marino^{4) 5)}	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	massimo			massimo	massimo	massimo	Altezza	Basso	massimo
1) 2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7Classe di tolleranzaABEC-7 (P4)

Anello interno												Tolleranza in um/s
d mm		Δdmp		Δds		Vdp2) Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
d mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	alto	basso	massimo		massimo	massimo	massimo	massimo	Altezza	basso	Basso	massimo
1) 0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quaranta.	- Quaranta.	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- Quaranta.	- Quaranta.	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 80	- 80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	- 5	7	5	3.5	4	5	5	0	- 150 dollari.	- 150 dollari.	4

Anello esterno												Tolleranza in um/s
D mm		Δdmp		Δds		Vdp2) Serie di diametri		Vdmp	Kia	Sd	Sia	ΔBs		Vbs
D mm		Δdmp		Δds		7,8,9	1,7,2,3,4	Vdmp	Kia	Sd	Sia	ΔBs		Vbs
- Si ', si '.	compresi	alto	basso	alto	basso	massimo		massimo	massimo	massimo	massimo	Altezza	basso	massimo
1) 2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identico a ΔB e VB dell'anello interno dello stesso cuscinetto		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Dati di tolleranza per le vibrazioni del singolo cuscinetto

D	V.			V1			V2			V3			V4
mm	Basso	Medio	Altezza	Basso	Medio	Altezza	Basso	Medio	Altezza	Basso	Medio	Altezza	Basso	Medio	Altezza
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Accelerazione di vibrazione massima del singolo cuscinetto

D	Serie di diametro ((0)				Serie di diametro (2)					Serie di diametro (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 8

Marchio aziendale KYODO YUSHI	Prodotto	Olio di base	Intervallo di utilizzo	Caratteristiche


EXXON	Multemp SRL	Poliester+diester di polioli	(-50,+150)	Eccellente proprietà di soppressione del rumore e durata prolungata delle prestazioni
	PS multemp	Diester+Olio minerale raffinato	(-50,+130)	Performance eccellente a basse temperature, ottima proprietà di soppressione del rumore
	Multemp SM-B	idrocarburi sintetici	(-50,+200)	Lunga durata di servizio a alta temperatura, eccellente prestazione a bassa temperatura, funziona ad alta velocità, proprietà di basso rumore
	Multemp ET-K	Etere sintetico + estere di polioli	(-40≥+200)	Ha una durata di vita più lunga in condizioni di alta temperatura di funzionamento
MOBILE	Polyrex EM	Grassi minerali	(-40,+180)	Lunga durata e alta temperatura
	Beacon325	Grassi sintetici	(-54,+150)	Grassi per uso generale
	Andok C	Canalizzatori di grassi petroliferi	(-27,+120)	Funzionamento regolare, lunga durata con minima migrazione
CHEVRON	Mobil 28 ((MIL-G-81322)	idrocarburi sintetici	(-54,+177)	Ampia gamma di temperature, buona coppia a bassa temperatura
CHEVRON	HP mobile	Complesso di litio	(-30,+110)	Vibrazione,velocità moderata e buona resistenza alla corrosione
Conchiglia	SRI-2	Grassi minerali	(-30,+180)	Alta gamma di temperature, buona resistenza all'acqua
DUPONT	Alvania 2	Grassi minerali	(-35,+120)	Lunga durata e alta temperatura
DUPONT	RLQ #2	Grassi minerali	(-50,+150)	Basso rumore,alta velocità e alta temperatura
CLUBER	ASONIC	idrocarburi sintetici	(-50,+140)	Stabilità ad alta temperatura con buone proprietà di lubrificazione
JINZHI	HANGU 2#	Grassi minerali	(-20+120)	Basso rumore
JINZHI	HTHS	Grassi minerali	(-40,+180)	Alta velocità, bassa temperatura, bassa coppia e basso rumore

UCT202 cuscinetto ABEC 5 ABEC 7 cuscinetto a sfera inserito industriale 9

Il libero radiale dei cuscinetti con qualità del motore elettrico

Borsa			C.M.
- Tranquillo.		Compreso		Min.	Max.
mm	centimetro	mm	centimetro	- Sì.	- Sì.
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Dati dei cuscinetti a scanalatura mini-profonda senza carico:										Tolleranza in um
Borsa				Serie R a pollici	C2		Normale		C3		C4
- Tranquillo.		Compreso			C2		Normale		C3		C4
mm	centimetro	mm	centimetro		min	massimo	min	massimo	min	massimo	min
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Dati dei cuscinetti a scanalatura mini-profonda senza carico:									Tolleranza in um
Codice di autorizzazione	MC1		MC2		MC3		MC4		MC5
Autorizzazione	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo
Autorizzazione	1	6	4	9	6	11	9	14	15	22
